Skema control pendingin dispenser

Bagi rekan rekan yang mempunyai dispenser merk china kebetulan rusak tidak bisa dingin biasanya element pendinginya.coba ganti baru.nah ini ada sedikit gambar dan skema diagramnya

Gambar.A.Bentuk dalam dispenser

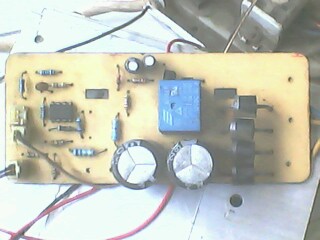

Gambar.B.Rangkaian control pendingin


Gambar.C.bentuk element pendingin

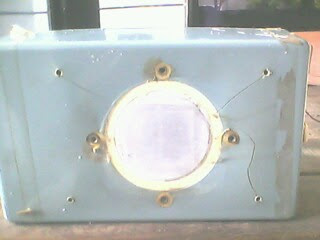

Gambar.D.Bentuk tangki pendingin


Gambar.E.Bentuk sensor pendingin yg sudah di bongkar dari tangki pendingin


Gambar.F.Bentuk sensor pendingin


Gambar.G.Skema control dispenser,maaf ya gambarnya agak jelek soalnya baru latihan gambar pakai dip trace.semoga bisa bermanfaat.

8 komentar:

  1. bisa minta penjelasan gambar satu per satu gak?

    BalasHapus
    Balasan
    1. untuk lebis jelasnya lihat gambar a-g mas gbr yg terakir schema dari bentuk gbr B.semoga bermanfaat

      Hapus
  2. makasih gan pencerahannya!' tapi yang saya maksud di mana kira2 beli element pendinginnya?

    BalasHapus
    Balasan
    1. di toko electronic kelihatanya sudah banyak mas

      Hapus
    2. kalau el;ementnya langsung dipasang di adaptor bisa gak ya?

      Hapus
    3. Bisa mas Arizto Corporation tapi tidak bisa mati sendiri kalau dingin.nah schema di atas fungsinnya sensor otomatis coolnya.

      Hapus
  3. kaki LED nya terbalik atau ground yang dihubungkan ke Anoda LED seharusnya positif. coba di check ulang.

    hardy

    BalasHapus
    Balasan
    1. oh ya mas hardy nanti kalau selo tak benahane paling gak hidup lednya kebalik.makasih infonya salam
